製品概要

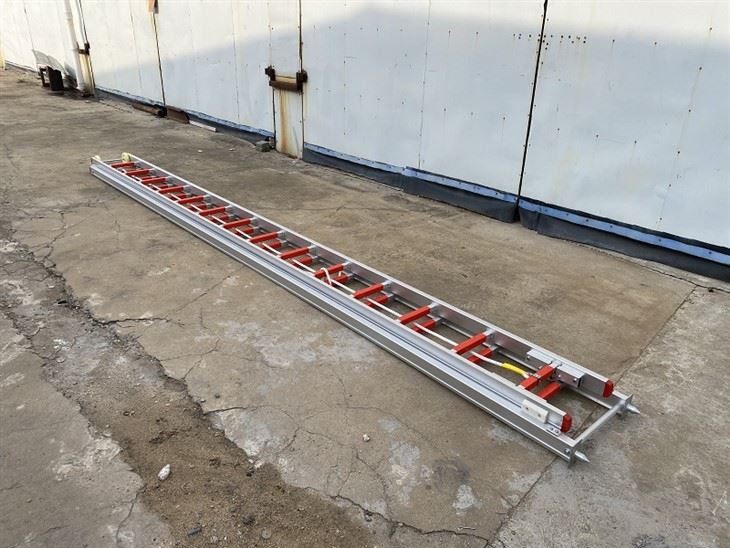

この単一ストレートはしごは、3 メートルのアルミニウム合金製消防はしご、モデル TDL3 です。本体はアルミニウム合金製で、XF137-2007消防はしご規格に準拠しています。

シングルストレートはしごは、国家消防設備品質検査試験センターが実施する型式試験に合格し、非常管理省消防製品適合性評価センターから CCC 認証を取得しています。すべてのテスト結果は必要な基準を満たしています。

MGYH7145

思慮深い職人技の詳細

MGYH7146

作動長は 3 メートル、許容誤差は ±0.1 メートルです。

はしごの最小幅は 250 mm、公差は ±2 mm です。

横桟の間隔は 340 mm、公差は ±2 mm です。

はしごの総重量は 6.5 kg で、許容誤差は ±0.5 kg です。

軽量設計と標準化された寸法により、取り扱いが容易で正確な製造が保証されます。

サイドレールは6061-T6アルミニウム合金製で、操作負荷に耐える高い強度と靭性を備えています。

横木はアルミニウム合金でできており、頑丈で耐久性があり、滑り止めの表面が付いています。-

すべてのコアコンポーネントに高品質の素材が使用されており、全体的な構造の安定性が確保されています。-

横曲げ残留変形率は0.06％以下であり、基準要求値の0.15％を大幅に下回っています。

ラング曲げ残留変形率は0.08%であり、基準要求値0.5%以下をクリアしています。

ラングせん断強度は規格に準拠しています。試験中、横木とサイドレールの間の接続部や横木自体に破損は発生しませんでした。

反り試験中、すべてのはしごの足は地面と接触したままでした。

ねじれ角は順方向で 6.5 度以下、逆方向で 6.0 度以下で、どちらも規定の範囲内です。

滑り試験においても試験面の変位は発生せず、安定した動作を確認しました。

片脚荷重テストの完了後、支持脚と接続金具に緩み、損傷、変形は見られませんでした。-

サイドレールのカンチレバーの最大曲げ変形は、内側への曲げでは 1.0 mm 以下、外側への曲げでは 0.8 mm 以下であり、変形が最小限であることを示しています。

横揺れ試験では残留変形率が0.04%以下となり、基準値の0.3%を大幅に下回りました。

すべての性能指標は関連基準を満たしており、消防活動に適しています。

広げたとき、横木とサイドレールの間の角度は標準的な直角を形成し、均等な荷重分散が保証されます。

折りたたんだとき、サイドレールは反ったり位置がずれたりすることなく真っすぐに保たれるため、コンパクトで整然とした収納構成が得られます。

広げるのもたたむのも簡単で、一人でもすぐに完成します。折りたたんだときのコンパクトなサイズにより、輸送、保管、現場での取り扱いが容易になります。-

横木とサイドレールはしっかりとフィットし、緩みや詰まりはありません。

金属製の横木には滑り止め加工が施されており、操作の安全性を高めています。{0}

すべての留め具はしっかりと締め付けられており、釘頭の突出、鋭いエッジ、バリはありません。

リベットは平らな半円形の頭でしっかりと取り付けられています。-

外面は滑らかに研磨されており、バリがなく、滑らかな手触りです。

サイドレールには製品名や型式などの重要な情報を明記した専用の銘板が貼付されています。

警告ラベルが貼り付けられ、認証後には正式な認証マークが貼付されます。

正しい操作とメンテナンスを説明するための取扱説明書が付属しています。

すべての製品マーキングは完全であり、関連する防火製品規制に準拠しています。
